模具监视器，作为现代注塑生产中的关键设备，承担着实时监控模具状态、预防生产故障、保障产品质量的重要任务。其工作原理融合了机器视觉、传感器技术、数据处理与智能控制等多个领域的前沿科技，为注塑生产的智能化、高效化提供了坚实支撑。

一、系统构成

模具监视器主要由高清摄像头、传感器、数据采集系统、数据处理单元和报警装置等部分组成。高清摄像头负责捕捉模具及注塑过程中的图像信息；传感器则用于采集模具在生产过程中的各种关键数据，如温度、压力、位移等；数据采集系统将传感器获取的数据进行整合并传输至数据处理单元；数据处理单元则利用先进的图像处理算法和智能分析功能，对采集到的数据进行实时分析处理；一旦发现异常情况，报警装置将立即触发警报，并通过停机等方式保护模具和生产线的安全。

二、工作原理

‌图像采集与对比‌

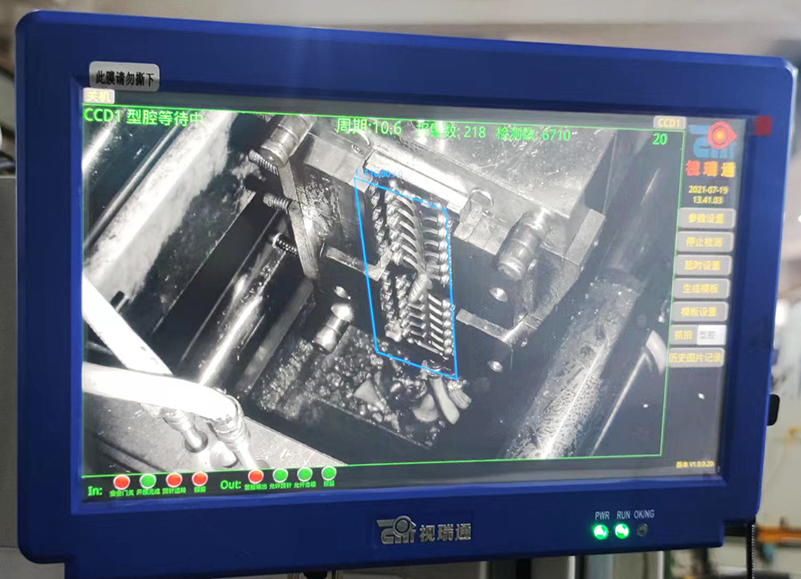

在注塑机开模到位时，模具监视器被触发，高清摄像头开始对模具模腔进行连续取像。数据处理单元将获取的图像与预设的标准图像进行对比，通过机器视觉对比功能，实时分析模具及注塑件的状态。

‌数据采集与分析‌

同时，传感器开始采集模具在生产过程中的各种关键数据，如温度、压力、位移等。数据采集系统将这些数据整合后传输至数据处理单元。数据处理单元利用预设的算法和阈值，对这些数据进行分析处理，判断模具的工作状态是否正常。

‌异常检测与报警‌

当图像处理或数据分析结果显示模具或注塑件存在异常情况时，如顶针未将成型工件顶出并下落、模具间有杂物、温度过高导致模具变形、压力异常引起产品缺陷等，模具监视器将迅速发出异常信号。报警装置随即触发警报，并通过停机等方式停止注塑机动作，防止模具进一步受损或生产事故发生。

‌智能调整与优化‌

除了实时监控和异常报警外，模具监视器还具备智能调整功能。它可以根据实时监测到的数据，自动调整注塑机的相关参数，如注塑压力、温度、速度等，以确保注塑过程的稳定性和安全性。同时，通过对生产数据的深度分析，模具监视器还能帮助企业发现生产流程中的瓶颈和问题，为生产优化提供有力支持。

综上所述，模具监视器以其独特的工作原理，在注塑生产中发挥着不可替代的作用。随着科技的不断进步和应用的不断深入，模具监视器的功能将愈发强大，为注塑生产的智能化贡献更多力量。
